Инструкция по сборке гаража из оцинкованного профнастила.
ТМ "Народный гараж" рада предложить Вашему вниманию максимально удобную в сборке модель гаража из оцинкованного профнастила. Уникальные конструкторские решения позволили совместить надежность изделия с простотой его сборки. Время сборки – 1ч 30мин.
Необходимые для сборки инструменты:
 |
 |
 |

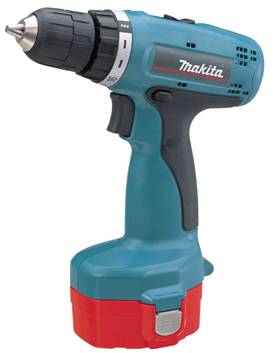

| 1. Аккумуляторный шуруповерт либо электрическая дрель (для вкручивания саморезов крыши). | 2. Насадка 8mm (бита) для вкручивания саморезов крыши. | 3. Ключ рожковый 13mm |
Порядок сборки:
1. Установите заднюю стенку и левую боковину на площадку. Соедините их болтами, гайками и шайбами М8 через предусмотренные отверстия. (рис4.2).
2. Установите правую боковину на площадку, вплотную к задней стенке и соедините их болтами, гайками и шайбами М8 по аналогии с пп 4.2 (рис. 4.3).
3. Установите поочередно фермы, прикрутив их к боковинам болтами, гайками и шайбами М8 , через предусмотренные отверстия в кронштейнах боковин (рис. 4.4).
4. Установите на площадку лудку ворот и соедините ее с левой и правой боковинами по аналогии с пп 4.2 (рис. 4.5).
5. Установите левую и правую части ворот на петли лудки укрытия. Проверьте наличие зазоров при их закрытии. Если в закрытом состоянии ворота прилегают не плотно, это означает, что либо неотрегулированы длины диагоналей укрытия, либо подготовленная Вами площадка не является ровной. В этом случае подложите в нужных углах укрытия необходимое количество брусков либо кирпичей (чтобы выровнять установочную плоскость укрытия), до полного устранения зазоров (рис. 4.7).
6. Уложите листы крыши сверху на фермы укрытия. Листы крыши должны быть уложены внахлест, Листы крыши профильные должны выступать за края боковин, передней и задней стенки (рис. 4.8).
7. Соедините листы крыши профильные с фермами, передней, задней и боковыми стенками укрытия оцинкованными саморезами. Для этого используйте аккумуляторный шуруповерт, либо электрическую дрель.
8. Выполните «обтяжку» укрытия – хорошо затяните все болты и саморезы.
